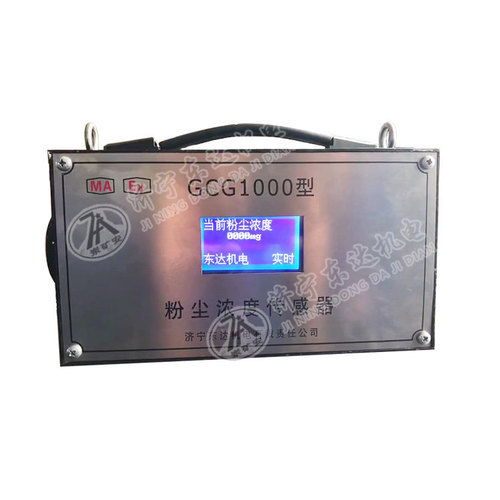

GCG1000 礦用粉塵濃度傳感器詳細說明
2019-12-24IP屬地 火星24

GCG1000 礦用粉塵濃度傳感器詳細說明

GCG1000 礦用粉塵濃度傳感器,正常啟動后,如果處于實時監測狀態,儀器進入正常測量階段,顯示測得的粉塵濃度,并輸出粉塵濃度值相對應的頻率值或電流值。更多優點咨詢熱線:13371251917



1 概述

GCG1000 礦用粉塵濃度甲烷傳感器(以下簡稱傳感器)是一種基于光散射法的礦用本質安全型粉塵測量設備,防爆標志:ExibIMb。該傳感器適用于煤礦井下采掘工作面、巷道、硐室等環境,可連續自動的檢測環境 空氣中的粉塵濃度并轉換成頻率信號、電流信號或數字信號。該傳感器具有以下特點:

(1) 采用紅外激光器和進口光電倍增管,粉塵測量準確、穩定;

(2)采用新型單片機和高集成數字電路,使電路結構簡單,性能可靠;

(3)實現遙控調校零點,靈敏度,報警點等功能,操作方便,調校簡單;

(4)采用新型開關電源,整機功耗低;

(5)可根據不同需要輸出頻率信號、電流信號或數字信號。



2產品型號:GCG1000

3 工作原理與結構

3.1 工作原理

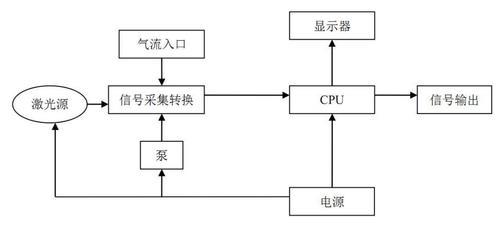

1 GCG1000 礦用粉塵濃度傳感器的原理圖。外部含塵空氣在風機的吸引下進入采樣口,經導流裝置

(遮掉外部光線)進入檢測器暗室。暗室內的平行光與受光部的視野成直角交叉構成靈敏區(圖中斜線部分),

粉塵通過靈敏區時,其 90℃方向散射光透過狹縫射進光電倍增管轉換成光電流,經光電流積分電路轉換成與散

射光成正比的電信號。通過放大電路和 A/D 轉換電路計算出粉塵的質量濃度。



3.2 結構

外殼材料:Q235-A

外形尺寸:193.8×90×109.5(mm

整機重量:5.9kg

4 主要技術參數

4.1 適用環境溫度:(0~+40℃;

相對濕度:≤95%(25℃);

大氣壓力:(80~110)kPa

煤礦井下有瓦斯或煤塵爆炸性混合物。

4.2 主要技術指標

1)工作電壓范圍:(9~14.5)V DC

2)傳感器**啟動電流和**工作電流小于 170mA;

3)測量范圍:(0~1000)mg/m3;

4)測量誤差:±15%

5)顯示分辨率:1mg/m3

6)數字信號:RS485,傳輸速率:9600bps;

頻率信號:(200~1000)Hz;

電流信號:(0~20)mA

4.3 本安參數

Ui:12.5V Ii:950mACi:0μFLi:0mH 485 通訊端:Uo:6V;Io:80mA;Co:20uF;Lo:5mH。

4.4 傳輸距離

本安供電距離 2km(使用單芯截面積為不小于 1.5 mm2的電纜)。電纜直流電阻:12.8Ω/km,電纜分布電容:0.06μF/km,電纜分布電感:0.8mH/km

5 安裝使用

5.1 傳感器的連接

按照本說明書規定,使用合格的電纜,按端子標號接線。

5.2 開機使用

(1)接通電源(紅線為電源正,藍線為電源負,白線為信號輸出)

,顯示屏量,顯示工作狀態。

(2)正常啟動后,如果處于實時監測狀態,儀器進入正常測量階段,顯示測得的粉塵濃度,并輸出粉塵濃度值相對應的頻率值或電流值。

(3)正常啟動后,如果處于定時監測狀態,儀器正常工作一段時間后(可調),風機會自動停止運行,顯示屏顯示當前粉塵濃度,然后儀器進入待機狀態,等待一段時間后,風機再次自動啟動,儀器進入正常工作狀態。
