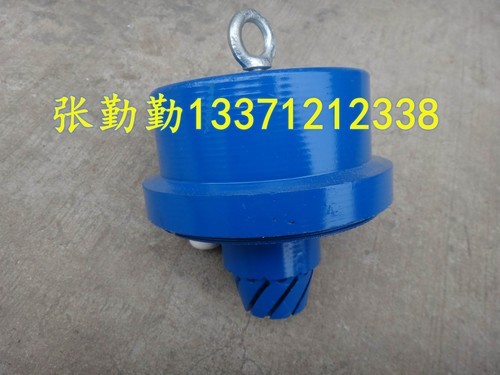

用途及適用范圍：

GQQ5 煤礦用煙霧感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳

感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶煙霧檢測之用。

2. 特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

產品分類

1. 防爆型式及標志

防爆型式：礦用本質安全型；防爆標志為：Ex ibⅠMb。

2. 型號編制說明

G Q Q 5

動作值：5%obs/m

工作原理：氣敏

測量對象：煙氣

傳感器

3. 外形尺寸：φ132×160mm；

4. 重量：0.8kg。

5. 輸出信號：高電平信號:≥3V；低電平信號：≤0.5V。

6 .關聯設備：見附錄。

7. 本安參數：Ui：DC12.5V；Ii：1.5A；Ci：0uF；Li：OmH。

GQQ5煤礦用煙霧傳感器使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～+40℃；

b)相對濕度：不大于 96%（+25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫：+60℃；

b)低溫：-40℃；

d)振動：加速度 50m/s2；

e)沖擊：峰值加速度 500m/s2。

四、結構特征及工作原理

1. 結構特征：傳感器由外殼、煙霧探頭、開關接點等部分組成。

2. 工作原理：接上電源后，待穩定 2 分鐘后，綠燈亮，表示檢測探頭熱穩定時間結束，傳感器進

入檢測狀態。當有少量煙霧進入煙室后，紅燈閃亮，同時控制三級管導通，輸出低電平，關聯控制箱接

收到煙霧信號，控制箱語音報警，同時啟動電磁閥，開始灑水，實現煙霧保護或自動滅火。自動灑水 2

分鐘后，關閉電磁閥，節約用水。灑水時間可在關聯控制箱上進行調整。
